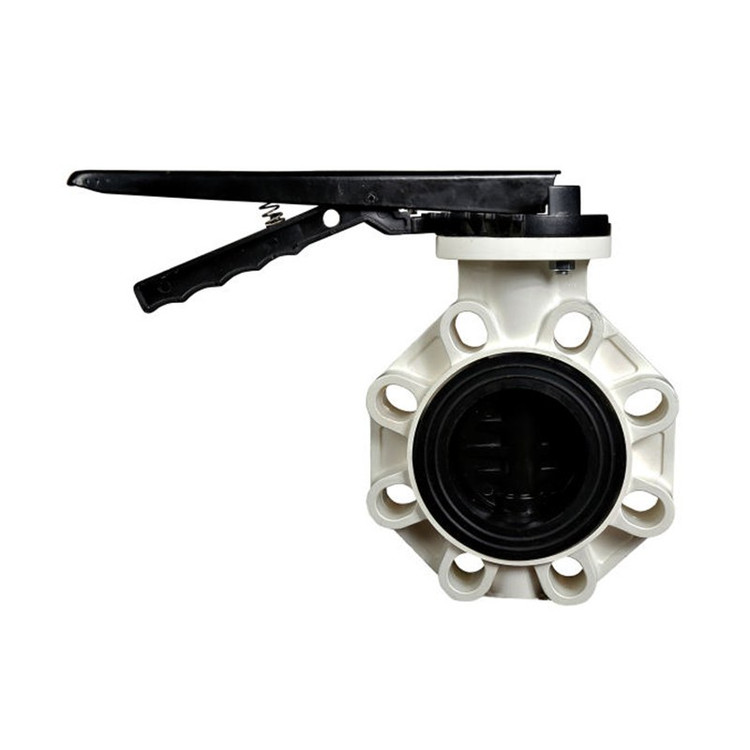

شیر پروانه ای پلیمری با دسته فلزی "۵

مشخصات فنی و طراحی

· بدنه پلیمری: احتمالاً از موادی مانند پلی‌آمید (PA) تقویت‌شده، پلی‌پروپیلن (PP) یا PVDF ساخته می‌شود که مقاومت شیمیایی عالی و وزن بسیار پایین‌تری (تا یک‌سوم فلز) نسبت به نمونه‌های فلزی دارند. این ویژگی نصب را آسان‌تر کرده و نیاز به تکیه‌گاه اضافی در خطوط لوله پلاستیکی را کاهش می‌دهد.

· نوع ویفر (Wafer): برای نصب بین دو فلنج طراحی شده و فضای کمی اشغال می‌کند. طول این شیرها معمولاً مطابق با استاندارد EN 558 series 20 است.

· دسته فلز ویسپار: با توجه به عبارت "ویسپار"، این دسته احتمالاً یک نمونه خاص یا با کیفیت بالا از دسته‌های فلزی است. دسته فلزی دوام بالایی دارد و امکان قفل شدن در موقعیت‌های مختلف (معمولاً ۷ موقعیت ۵۵ درجه‌ای) را فراهم می‌کند تا از تغییر ناخواسته وضعیت جلوگیری شود.

🛠️ اجزای داخلی و عملکرد

· دیسک و نشیمنگاه: جنس دیسک می‌تواند پلیمری مانند PVDF یا فلز ضدزنگ باشد. نشیمنگاه معمولاً از الاستومرهایی مثل EPDM (مناسب برای آب و مواد شیمیایی ملایم تا ۱۲۰- درجه) ساخته می‌شود.

· عملکرد و آب‌بندی: با چرخش ۹۰ درجه دیسک عمل می‌کند و آب‌بندی بدون نشت (Bubble-tight) را در هر دو جهت جریان ارائه می‌دهد. برای کار با سیالاتی مانند آب، هوا، و بسیاری از مواد شیمیایی مناسب است.

⚙️ مشخصات عملیاتی

· فشار و دما: معمولاً برای فشارهای کاری تا ۱۰ یا ۱۶ بار (PN10/PN16) طراحی می‌شود. محدوده دمای کاری با توجه به جنس نشیمنگاه، معمولاً بین ۱۰- تا ۱۲۰ درجه سانتی‌گراد است.

· وزن کم و مقاومت بالا: وزن بسیار کم و مقاومت در برابر خوردگی از مهم‌ترین مزایای این شیرهاست. همچنین بستن بیش از حد فلنج‌ها بر روی آب‌بندی ساقه تأثیر نمی‌گذارد.
